آشنایی با یاتاقان بلبرینگ سنگ‌شکن
یاتاقان بلبرینگ سنگ شکن یکی از حیاتی‌ترین اجزای ماشین‌آلات خردایش از جمله سنگ‌شکن فکی، کوبیت، هیدروکن و سرند است. وظیفه اصلی این قطعه، کاهش اصطکاک بین محور چرخان (شافت) و بدنه دستگاه و انتقال نرم نیرو از موتور به بخش‌های متحرک می‌باشد.
در خطوط تولید مصالح ساختمانی، بارهای شدید، ضربات ناگهانی و ارتعاشات دائم، باعث می‌شود که انتخاب یاتاقان مناسب و نگهداری اصولی آن اهمیت بسیار زیادی داشته باشد.
یاتاقان بلبرینگ سنگ شکن علاوه بر روان‌سازی حرکت شافت، با حفظ تعادل مکانیکی و جلوگیری از تغییر محور دوران، از خرابی زودرس سایر قطعات مانند روتور، چرخ‌دنده و فولی جلوگیری می‌کند.

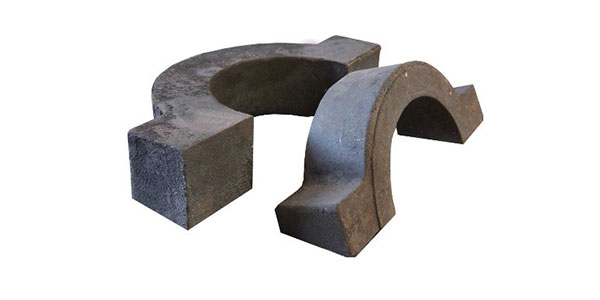

عملکرد و وظیفه یاتاقان بلبرینگ در سنگ‌شکن
یاتاقان بلبرینگ وظیفه دارد اصطکاک بین محور متحرک و پوسته ثابت را به حداقل برساند تا انرژی به شکل بهینه منتقل شود. در دستگاه‌هایی مثل سنگ‌شکن کوبیت، بلبرینگ‌ها باید شوک‌های ضربه‌ای حاصل از خردایش را جذب کنند. در سنگ‌شکن فکی، فشار تناوبی ناشی از فک متحرک بر آن‌ها وارد می‌شود. در سرندها نیز ارتعاش دائم و سرعت چرخش بالا چالش اصلی است.
در نتیجه، هر دستگاه شرایط خاص خود را دارد و نوع یاتاقان و بلبرینگ باید متناسب با همان شرایط انتخاب شود.

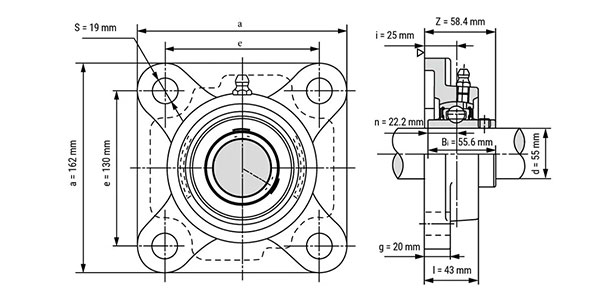

اجزای اصلی یاتاقان بلبرینگ سنگ‌شکن
- پوسته یاتاقان (Bearing Housing)
پوسته، بخش نگهدارنده بلبرینگ است که معمولاً از چدن داکتیل یا فولاد ریخته‌گری مقاوم به حرارت و ضربه ساخته می‌شود.
- بلبرینگ داخلی (Ball Bearing / Roller Bearing)
قسمت اصلی است که بار و حرکت را تحمل می‌کند. در سنگ‌شکن‌ها از رولربرینگ مخروطی، تماس زاویه‌ای یا کروی استفاده می‌شود که تحمل بارهای شعاعی و محوری بالا را دارند.
- درپوش و سیستم آب‌بند (Seal)
این بخش از ورود گردوغبار، ماسه و رطوبت جلوگیری می‌کند و مانع از خروج گریس می‌شود. کیفیت آب‌بند نقش مهمی در دوام بلبرینگ دارد.
- گریس‌خور یا مسیر روغن‌کاری
کانال‌هایی برای تأمین روان‌کننده در یاتاقان طراحی شده تا اصطکاک و حرارت کاهش یابد.
- پایه یا بست اتصال
یاتاقان از طریق پایه یا بست فولادی به بدنه یا شاسی دستگاه متصل می‌شود تا موقعیت بلبرینگ در زمان کار حفظ گردد.
انواع یاتاقان‌ها در ماشین‌آلات خردایش
یاتاقان بلبرینگ کوبیت
در سنگ‌شکن کوبیت که ضربات سنگین و لحظه‌ای وجود دارد، از رولربرینگ مخروطی دوبل استفاده می‌شود. این نوع یاتاقان تحمل بالایی در برابر شوک‌های مکانیکی دارد و در دمای بالا نیز عملکرد پایداری ارائه می‌دهد.
یاتاقان بلبرینگ سرند
سرندها دارای حرکت ارتعاشی دائم هستند. یاتاقان بلبرینگ سرند باید خودتنظیم (Self-aligning) باشد تا در صورت انحراف یا تاب خوردگی شافت، عملکرد روان خود را حفظ کند.
یاتاقان بلبرینگ فکی
در سنگ‌شکن فکی، بارهای فشاری زیاد و حرکت رفت و برگشتی فک‌ها باعث می‌شود از یاتاقان‌های استوانه‌ای یا تماس زاویه‌ای با پوسته ضخیم‌تر استفاده شود.
مشخصات فنی معمول یاتاقان بلبرینگ سنگ‌شکن
|
ویژگی فنی |
توضیحات |
|
قطر داخلی (ID) |
80 تا 220 میلی‌متر |
|
قطر بیرونی (OD) |
150 تا 400 میلی‌متر |
|
نوع بلبرینگ |
کروی، استوانه‌ای، مخروطی یا تماس زاویه‌ای |
|
جنس پوسته |
چدن داکتیل یا فولاد ریخته‌گری |
|
روان‌کاری |
گریس یا روغن چرخشی |
|
محدوده دمای کاری |
20- تا 120+ درجه سانتی‌گراد |
|
تحمل بار محوری |
تا 40٪ بار کل |
|
تحمل بار شعاعی |
تا 60٪ بار کل |
|
سیستم آب‌بندی |
کاسه‌نمد دولبه یا درپوش فلزی مقاوم در برابر حرارت |
انواع یاتاقان‌های پایه‌دار و کاربرد هرکدام در خطوط خردایش

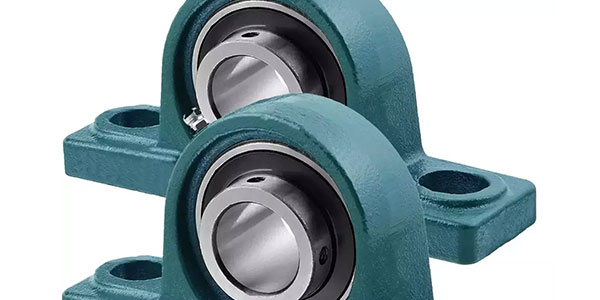

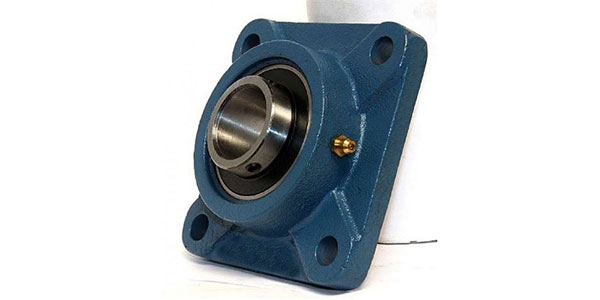

در میان مدل‌های مختلف یاتاقان‌های پایه‌دار، دو نوع پرکاربرد یعنی UCP و UCF بیش از سایرین در ماشین‌آلات سنگ‌شکن و سیستم‌های انتقال مواد استفاده می‌شوند. یاتاقان UCP دارای پایه خطی است و برای نصب روی سطوح افقی یا فریم‌های صاف طراحی شده؛ به همین دلیل، معمولاً در شفت‌های افقی نوار نقاله‌ها و بخش‌های انتقال نیرو به‌کار می‌رود. در مقابل، یاتاقان UCF بدنه‌ای چهارگوش با چهار نقطه نصب دارد که پایداری بالاتری در شرایط ارتعاش و ضربه‌های شدید ایجاد می‌کند، بنابراین گزینه‌ای ایده‌آل برای نصب روی دیواره‌ها، قاب‌های سنگ‌شکن یا سازه‌های فلزی سنگین محسوب می‌شود. انتخاب بین این دو نوع، بسته به محل نصب، نوع بار وارد بر شفت، و شرایط کاری دستگاه انجام می‌شود تا از حداکثر طول عمر و عملکرد روان تجهیز اطمینان حاصل شود.
نحوه نصب و تراز یاتاقان در سنگ‌شکن
- تمیزکاری محل نصب و شافت پیش از جا زدن.
- جاگذاری دقیق بلبرینگ در پوسته با ابزار گرم‌کن یا دستگاه هیدرولیک.
- تراز کامل محور شافت و یاتاقان با فیلر و ساعت اندازه‌گیری.
- بستن پیچ‌ها با گشتاور استاندارد و استفاده از واشر قفل‌دار.
- تزریق اولیه گریس یا روغن برای جلوگیری از سایش در شروع کار.
خطا در تراز یا نصب ناصحیح، موجب ارتعاش، شکست شافت یا قفل حرارتی می‌شود.
اهمیت نگهداری و روان‌کاری منظم
نگهداری منظم، عمر مفید یاتاقان و بلبرینگ را تا چند برابر افزایش می‌دهد.
- بررسی حرارت پوسته : دمای بیش از حد نشانه مشکل روان‌کاری یا بارگذاری غیر طبیعی است.
- افزودن گریس در فواصل منظم: طبق دستورالعمل سازنده.
- تمیز نگه‌داشتن مسیر گریس: هرگونه آلودگی باعث افزایش اصطکاک می‌شود.
- بازرسی لرزش و صدا: لرزش یا صدای غیرعادی اغلب نشانه خرابی زودرس است.
- تعویض دوره‌ای : بسته به شرایط کاری، هر 6 تا 12 ماه باید وضعیت بلبرینگ‌ها بررسی و در صورت لزوم تعویض شوند.
نظارت فنی و نگهداری
نظارت فنی دقیق، گامی ضروری در تضمین عمر طولانی و عملکرد ایمن یاتاقان بلبرینگ سنگ شکن است. این نظارت شامل بررسی مداوم، تحلیل شرایط کاری و اقدامات اصلاحی در صورت مشاهده علائم خرابی می‌باشد.
🔧 موارد نظارت در انواع یاتاقان‌ها
- در یاتاقان بلبرینگ کوبیت باید میزان لقی و بازی شافت، دمای پوسته و وضعیت آب‌بندها روزانه بررسی شود.
- در یاتاقان بلبرینگ سرند، ارتعاش بیش از حد یا صدای غیرعادی نشانه نیاز به تنظیم یا تعویض فوری است.
- در یاتاقان فکی، وضعیت فشارهای فک متحرک و روغن‌کاری محورها باید به‌صورت هفتگی کنترل شود.
🌡️ شرایط محیطی و نحوه رسیدگی
- در محیط‌های گرم و پرگردوغبار (مانند معادن سنگ آهک)، استفاده از گریس مقاوم به حرارت و تعویض زودتر فیلترها ضروری است.
- در محیط‌های مرطوب یا بارانی، استفاده از یاتاقان با آب‌بند دوبل یا کاسه‌نمد نیتریل توصیه می‌شود.
- در خطوطی با ارتعاش زیاد (مانند سرندها)، باید از بلبرینگ‌های خودتنظیم و پوسته ضخیم‌تر استفاده گردد.
⚠️ آسیب‌های شایع در یاتاقان بلبرینگ‌ها
- فرسایش سطحی (Pitting): ناشی از بارگذاری بیش از حد یا روان‌کاری ناکافی.
- سایش ناشی از آلودگی: ورود ذرات ریز سنگ یا گردوغبار به داخل پوسته.
- خوردگی شیمیایی: به‌دلیل تماس گریس با رطوبت یا مواد شیمیایی در محیط.
- قفل حرارتی (Thermal Seizure): به‌علت عدم هم‌محوری یا بسته‌شدن مسیر گریس.
- شکست قفسه بلبرینگ: معمولاً در اثر ارتعاش بیش از حد یا ضربات ناگهانی.
✅ اقدامات پیشگیرانه
- اجرای برنامه نگهداری پیشگیرانه (PM) و ثبت دمای کاری.
- استفاده از آنالیز ارتعاش و دما برای شناسایی زودهنگام خرابی.
- جایگزینی یاتاقان‌ها بر اساس ساعات کارکرد استاندارد و نه فقط خرابی نهایی.
- استفاده از قطعات اصلی و گریس استاندارد صنعتی جهت افزایش طول عمر.
راهنمای خرید و مشاوره انتخاب
در زمان خرید یاتاقان بلبرینگ سنگ شکن، باید به ابعاد، نوع دستگاه، برند، و شرایط کاری توجه ویژه داشت.
- برندهای معتبر که عملکرد بسیار مطمئنی دارند.
- انتخاب جنس پوسته مناسب (چدن داکتیل یا فولاد ریخته‌گری) بر اساس نوع سنگ و دمای محیط ضروری است.
- از خرید نمونه‌های بازسازی‌شده یا فاقد کد فنی معتبر خودداری شود.
- در نهایت، مشورت با کارشناسان فنی بهترین راه برای انتخاب دقیق و جلوگیری از خسارت‌های احتمالی است.
جمع‌بندی
یاتاقان بلبرینگ سنگ شکن، قطعه‌ای کلیدی در کارکرد روان، جلوگیری از اصطکاک و افزایش بازدهی خطوط خردایش است. انتخاب درست، نصب دقیق، نظارت فنی منظم و نگهداری اصولی، عامل اصلی افزایش طول عمر و کاهش هزینه‌های تعمیرات در دستگاه‌های خردایش محسوب می‌شود.
برای مشاوره خرید، استعلام قیمت و دریافت راهنمای فنی با کارشناسان ما تماس بگیرید.
سوالات مهم شما
- یاتاقان بلبرینگ سنگ‌شکن دقیقاً چه کاری انجام می‌دهه؟
پاسخ:
یاتاقان بلبرینگ مثل یک پشتیبان نرم برای محور چرخان دستگاهه. باعث می‌شه شافت یا همون محور اصلی راحت‌تر بچرخه، بدون اینکه ساییده بشه یا داغ کنه. اگه نباشه، دستگاه خیلی زود فرسوده می‌شه و حتی ممکنه قفل کنه. - چرا یاتاقان بلبرینگ توی سنگ‌شکن انقدر مهمه؟
پاسخ:
چون مثل مفصل دستگاه عمل می‌کنه. هر حرکت در سنگ‌شکن از این بخش رد می‌شه، پس اگه سالم نباشه، کل سیستم تحت فشار قرار می‌گیره. یاتاقان بلبرینگ سنگ‌شکن کمک می‌کنه دستگاه با کمترین اصطکاک و بیشترین بازده کار کنه. - فرق یاتاقان بلبرینگ کوبیت و یاتاقان بلبرینگ سرند چیه؟
پاسخ:
یاتاقان کوبیت برای ضربات سنگین و لحظه‌ای طراحی شده، اما یاتاقان سرند باید مدام و با لرزش کار کنه. اولی قوی‌تر و مقاوم‌تر در برابر ضربه است، دومی خودتنظیم‌تر و نرم‌تر تا در ارتعاش‌ها آسیب نبینه. - اگه یاتاقان بلبرینگ خراب بشه، از کجا بفهمم؟
پاسخ:
چند نشونه واضح داره: صدای غیرعادی مثل زوزه یا تق‌تق، لرزش بیش از حد، یا گرم شدن غیرطبیعی پوسته. اگه اینا رو حس کردی، یعنی بلبرینگ درست کار نمی‌کنه و باید سریع بررسی بشه. - هر چند وقت یک‌بار باید یاتاقان بلبرینگ رو گریس‌کاری کنم؟
پاسخ:
بهتره از سازنده مشاوره بگیرید اما به‌طور معمول، هر ۲۵۰ ساعت کار یا طبق توصیه سازنده باید گریس‌کاری بشه. البته اگه دستگاه توی محیط پرگردوغبار یا خیلی گرم کار می‌کنه، باید زودتر این کار انجام بشه. گریس تازه یعنی حرکت نرم‌تر و عمر طولانی‌تر. - چه عواملی باعث خرابی زودهنگام یاتاقان می‌شن؟
پاسخ:
اصلی‌ترین دلایلش نصب اشتباه، کم یا زیاد بودن گریس، ورود گردوغبار، یا فشار بیش از حد روی محور هستن. مثلاً اگه شافت کج نصب بشه، بلبرینگ مثل چرخی که لق زده باشه سریع داغ و خراب می‌شه. - توی محیط‌های مرطوب یا خیلی گرم چه نوع یاتاقانی باید استفاده بشه؟
پاسخ:
در محیط‌های مرطوب باید از یاتاقان‌هایی با آب‌بند مخصوص استفاده کرد تا رطوبت واردش نشه. در محیط‌های داغ، گریس مقاوم به حرارت و پوسته فولادی توصیه می‌شه. اینطوری هم عمر بلبرینگ بیشتر می‌شه، هم عملکردش پایدار می‌مونه. - چطور بفهمم یاتاقان بلبرینگ مناسب دستگاه منه؟
پاسخ:
بهتره با توجه به نوع دستگاه (کوبیت، فکی، سرند)، اندازه شافت و شرایط کاری انتخاب بشه. هر مدل سنگ‌شکن فشار و لرزش خاص خودش رو داره. اگه مطمئن نیستی، مشورت با کارشناس فنی یا سازنده دستگاه کمک می‌کنه یاتاقان دقیق و مطمئن بگیری. - بلبرینگ و یاتاقان یکی هستن؟
پاسخ:
نه دقیقاً. بلبرینگ همون بخشیه که حرکت چرخشی رو انجام می‌ده، ولی یاتاقان مجموعه‌ایه که بلبرینگ رو در خودش نگه می‌داره و به بدنه دستگاه وصل می‌کنه. در واقع یاتاقان، خونه‌ی بلبرینگه. - اگه دستگاه مدت زیادی کار نکنه، لازمه یاتاقان بلبرینگ رو چک کنم؟
پاسخ:
حتماً! چون گریس ممکنه خشک یا ته‌نشین بشه و باعث زنگ‌زدگی بشه. قبل از راه‌اندازی دوباره، کمی گریس تازه تزریق کن و محور رو چند دور دستی بچرخون تا روان بشه.
